Beskrivelse

Malene er designet for flattoppede elementer og følger minimumskrav i ISO std. der det er relevant og beregnet fra std lengde på 280 – 295 mm lengde.

Malene designes etter diameter og høyde på elementene for å tilfredsstille ISO standarden der det er relevant.

Dette er viktig fordi feltet som monteres skal være stabilt å gå på så det ikke blir farlig. Dette er essensielt i et trappeløp.

I Norge anbefales alle oppmerksomhetsfelt en går vinkelrett (f.eks. trapper) om å være minst 60 cm dypt (NS/TEK 17 veileder). Dog tillater ISO std felt ned mot 56,5 cm i enkelte tilfeller.

Utendørs anbefales dybde på 80 – 90 cm fordi en normalt tar lengere skritt utendørs (høyere fart).

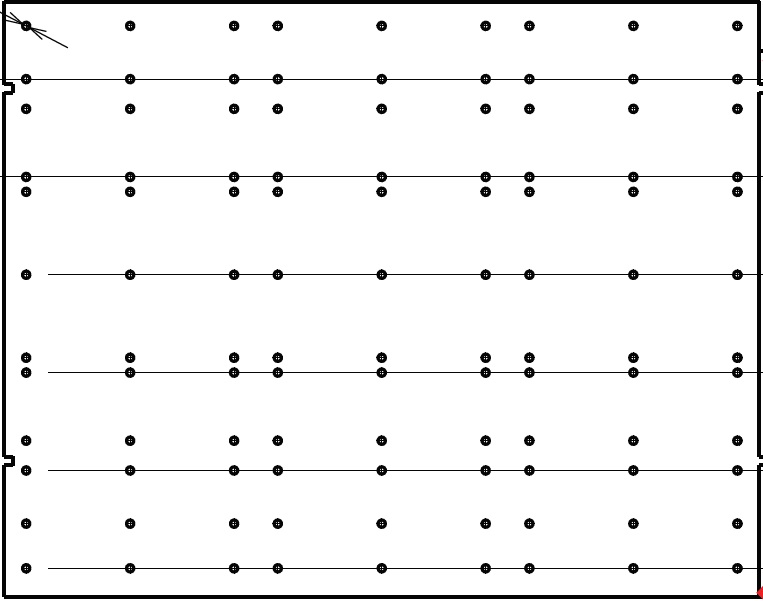

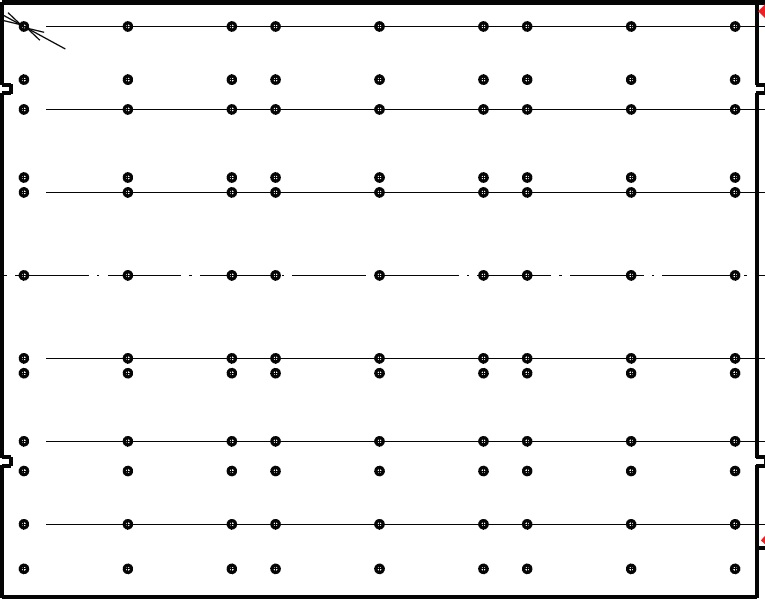

Feltene under er laget for 60 cm dybde. Om man ønsker kan en legge feltene dypere. Det er å anbefale spesielt utendørs.

• For 35 mm (alle høyder) går det ca 3,15 – 3,2 elementer pr meter linje i 6 raders dybde som oppmerksomhetsfelt ( 19,2 – 19,8 pr meter oppmerksomhetsfelt).
• For 30 mm (3 – 3,5 mm) går det ca 3,15 – 3,2 elementer pr meter linje i 6 raders dybde som oppmerksomhetsfelt (19,2 – 19,8 pr meter oppmerksomhetsfelt).
• For 30 mm (4 – 5 mm) går det ca 3,15 – 3,2 elementer pr meter linje i 7 raders dybde som oppmerksomhetsfelt (22 – 22,4 pr meter oppmerksomhetsfelt).
• For 25 mm (3 – 5 mm) går det ca 3,15 – 3,2 elementer pr meter linje i 8 raders dybde som oppmerksomhetsfelt (25,2 – 25,6 pr meter oppmerksomhetsfelt).

Vi anbefaler ikke smalere elementer enn nevnt over. Minimumsbredde på kontrastområdet bør ikke være lavere enn 20 mm. Dette relatert til min luminans kontrast krav i forskriftene. Det betyr at et element med ilegg må være bredere enn et uten ilegg og høyden på element med ilegg påvirker bredden på ilegge.

Husk å rund av ned der det er så langt til hele elementer at det ikke går å justere avstanden mellom elementene på linje (avstand 25 – 35 mm mellom linjene ref. bredde på element).

I Norge er det tillatt med 2 – 5 mm høye på taktile elementer. 2 – 4 mm innendørs og 4 – 5 mm utendørs. Vi anbefaler 3- 3,5 mm innendørs og 4 – 5 mm utendørs. ISO standarden er laget for taktile elementer på mellom 4-5 mm.

2 mm kan brukes i bar fort soner eller unntaksvis der det kan bli problemer med høyere elementer.

Etter internasjonale standarder er 4 – 5 mm anbefalt. 4 mm innendørs og 5 mm utendørs.
